MELSEC Ethernetユニット設定

※IPアドレス、ポート番号等のEthernet設定は、GX Works2(Ver.1.513K)のPCパラメータ画面で設定致します。

CPUポート(Ethernet)の設定方法はこちらをご参照下さい。

ネットワークパラメータの設定

mitsu1

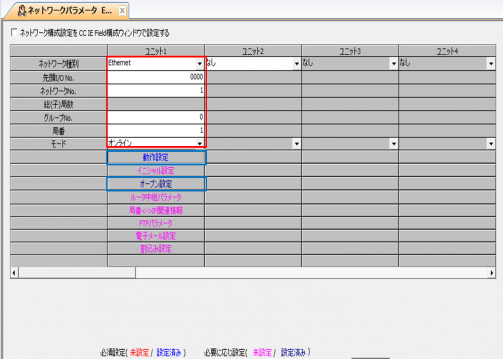

ネットワークパラメータ設定例

     ネットワーク種別 : Ethernet

      先頭 I/O No. :0000

   ネットワーク No. : 1

   グループ No. : 0

        局番 : 1

   モード : オンライン

    次はEthernetユニットの”動作設定”を行います







Ethernet 動作設定

mitsu2

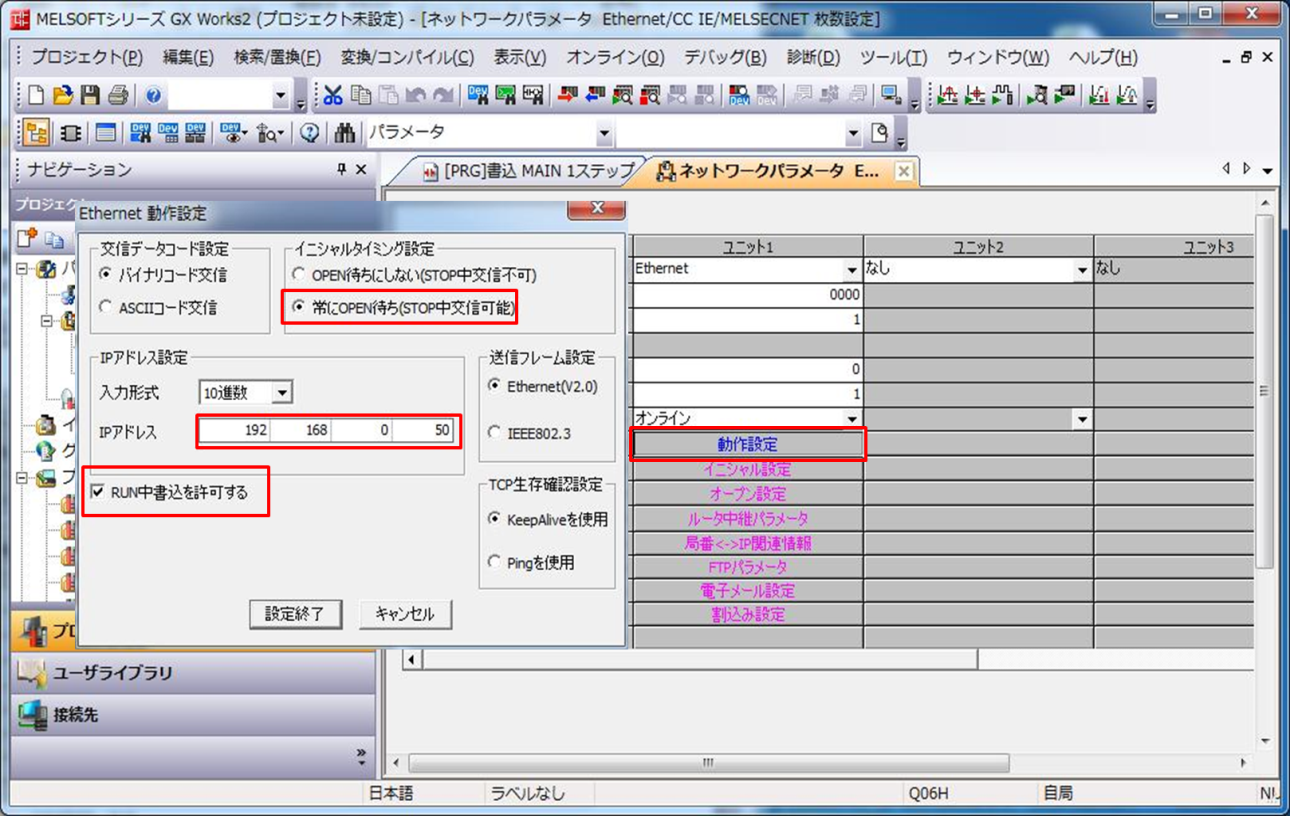

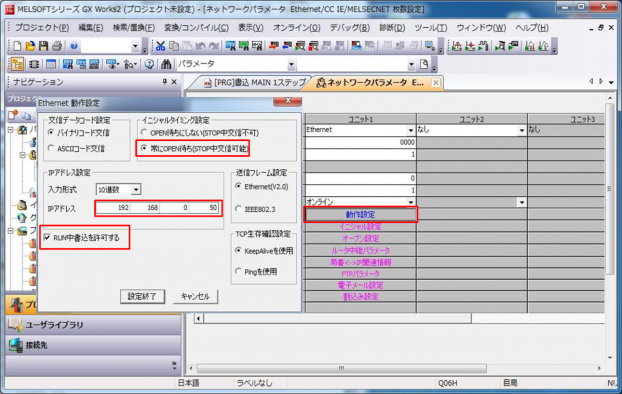

Ethernet動作設定例

      交信データコード設定 : バイナリコード交信

          イニシャルタイミング設定. :常にOPEN待ち
     IPアドレス. : 192.168.0.50
     送信フレーム設定. : Ethernet (V2.0)

         TCP生存確認設定 : KeepAliveを使用
      Run中書込を許可するに”チェック”

     次はEthernetユニットの”ポートオープン設定”を行います

Ethernet ユニット ポートオープン設定

mitsu3

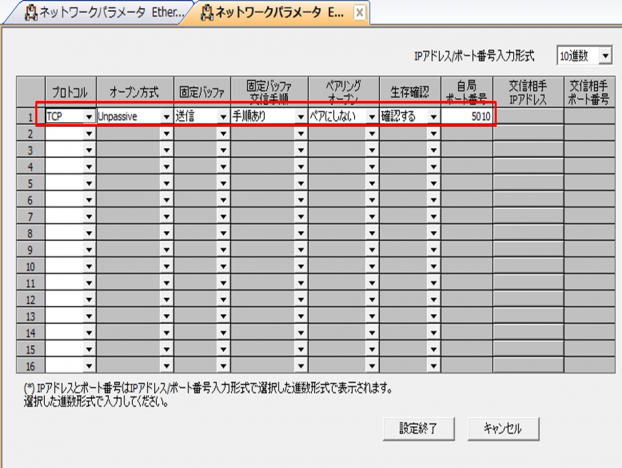

Ethernetユニット オープン設定例

           プロトコル:TCP

     オープン方式:Unpassive

     固定バッファ : 送信

     固定バッファ交信手順 : 手順あり

     ペアリングオープン : ペアにしない

     生存確認 : 確認する

     自局ポート番号:5010

     ※自局ポート番号は、1025~4999、

     5010~65534の範囲で入力して下さい
