オムロン Ethernetユニット設定

※IPアドレス、ネットワーク番号番号等の設定は、CX-Programmer(Ver.9.43)で設定致します。PLC : CJ1G – CPU45H

ネットワークパラメータの設定

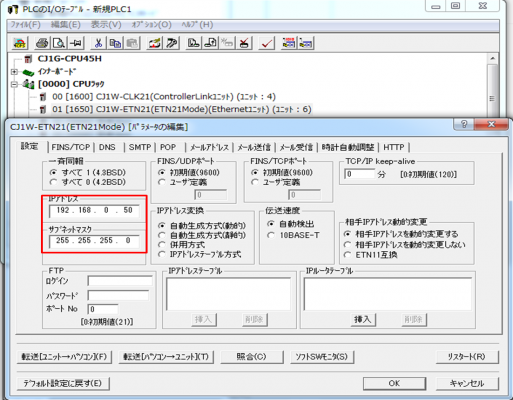

omr5

ネットワークパラメータ設定例

      I/Oテーブル・ユニット設定から、Ethernetユニットの設定を行います

          IPアドレス : 192.168.0.50

    サブネットマスク : 255.255.255.0

        次は”ネットワーク設定“を行います

Ethernet ネットワーク設定

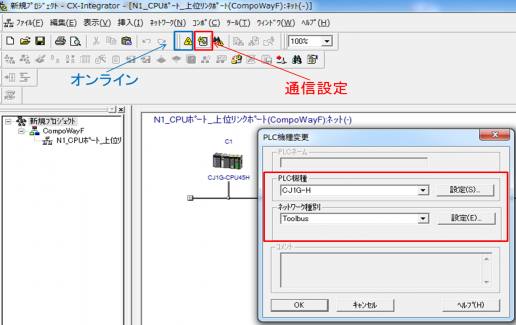

omr6

ネットワーク設定例

      ツールのネットワーク設定から、CX-Integuratorを起動します。

          通信設定を開き、接続するPLCの機種を設定し、

     ネットワーク種別を設定します。

     設定後、オンラインを押してオンライン状態に切り替えます。

    次は”ルーチングテーブルの設定”を行います

ルーチングテーブル設定

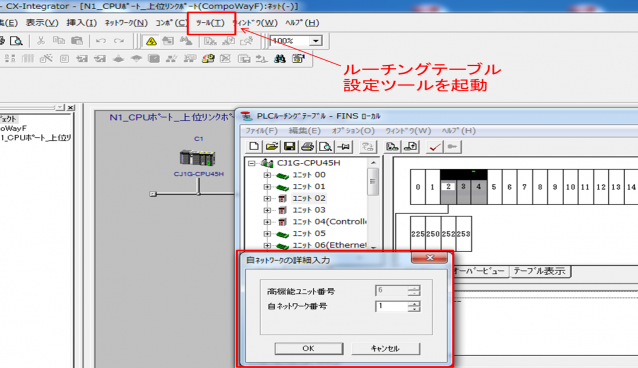

omr7

 ルーチングテーブル設定例

          CX-Integratorのツールから、ルーチング

     テーブル設定ツールを起動します。
     設定するユニットの番号の箇所に、

       自ネットワーク番号を追記します。

     高機能ユニット番号 : 0
     自ネットワーク番号 : 6
     次は”ユニット・ノード番号の設定”を行います

ユニット・ノード番号設定

omr4

ユニット・ノード番号設定例

     ユニット番号 : 0
     ノード番号  : 32※

    ※10進数では50になります。
